Software Calcolo Resistenza al Fuoco delle Strutture

Software dedicato alla verifica analitica della resistenza al fuoco delle strutture (REI) secondo i moderni Eurocodici, in particolare per quelle in cemento armato (c.a.), cemento armato precompresso (c.a.p.), acciaio, legno e per le pareti in muratura, portanti e non portanti.

Provalo Gratis

Software di Calcolo della Resistenza al Fuoco Strutture

CPI win® REI è il software dedicato alla verifica analitica della resistenza al fuoco delle strutture (REI) secondo i moderni Eurocodici, in particolare per quelle in cemento armato (c.a.), cemento armato precompresso (c.a.p.), acciaio, legno e per le pareti in muratura, portanti e non portanti. Il D.M. 16 febbraio 2007, e successivi, indica i metodi per la verifica della resistenza al fuoco delle strutture (tabellare, analitica).

La metodologia tabellare, chiaramente conservativa, inserita all’interno del modulo Carico Incendio (vedi CPI win® Attività), si basa su margini di sicurezza notevoli e spesso non dà soluzioni per gran parte delle tipologie strutturali.

Quella analitica consente invece la verifica di qualsiasi struttura basandosi sulle effettive caratteristiche (rck, armature, classi di acciaio, rivestimenti protettivi, ecc.) e simulando la sezione in esercizio. Per tutti i moduli che riguardano la verifica di resistenza al fuoco (anche in formato tabellare, con CPI win Carico Incendio) è possibile creare automaticamente un’unica relazione tecnica per tutte le verifiche eseguite appartenenti ad una stessa commessa.

Software Calcolo Resistenza al Fuoco Strutture - CPI win REI
Verifica al fuoco delle strutture in C.A. e C.A.P. - CPI win REI

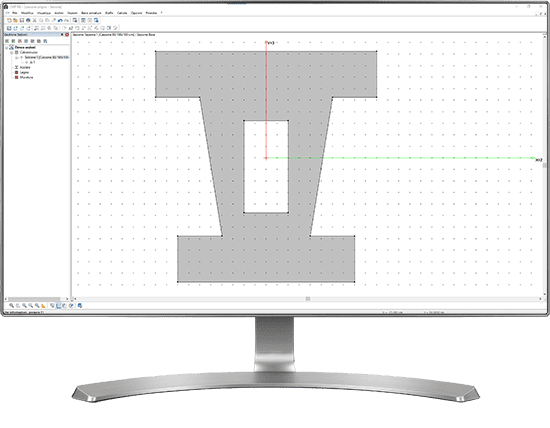

Modulo di verifica al fuoco delle strutture in C.A. e C.A.P.

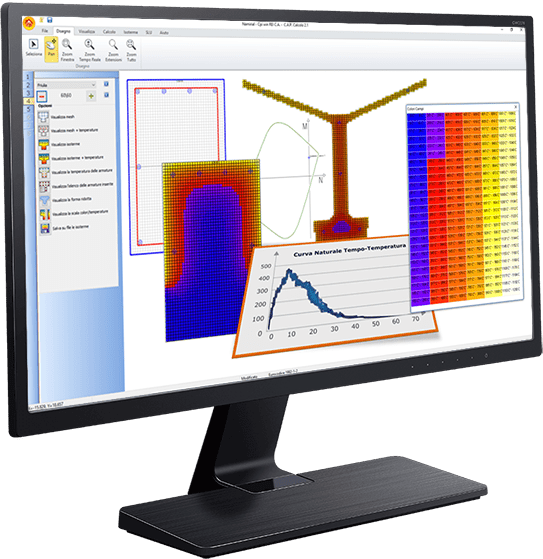

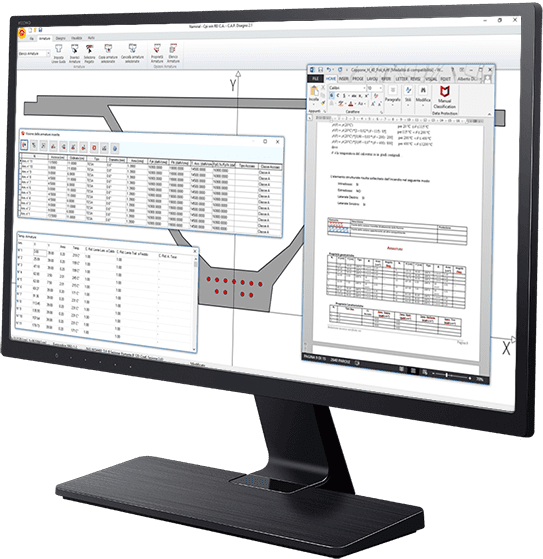

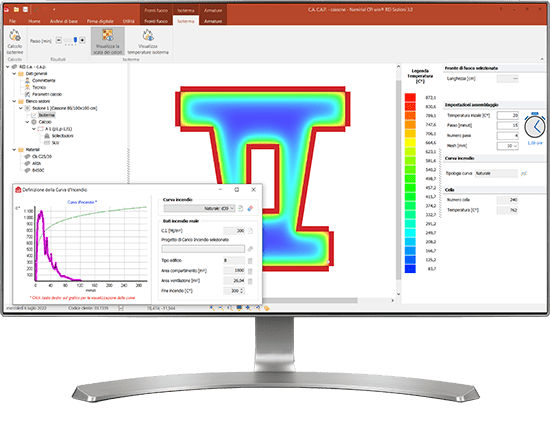

La verifica con il modulo CPI win® REI C.A., C.A.P. è condotta utilizzando curve di incendio nominali o naturali, sottoponendo le strutture a condizioni di incendio più vicine alla realtà. L’utilizzo di curve naturali di incendio, ottenute mediante i principi della Fire Safety Engineering (FSE), in alternativa alle curve standard proposte, consente un ulteriore avvicinamento alle condizioni reali di comportamento della struttura. CPI win® REI, software di calcolo della resistenza al fuoco delle strutture, consente l’utilizzo sia delle curve di incendio standard che di quelle naturali (vedi CPI win® FSE), e offre al tecnico uno strumento indispensabile. Una volta impostati i fronti di fuoco (diretti e non), le eventuali forme di protezione, e i parametri relativi a conduzione e irraggiamento, il modulo esegue l’analisi termica per i passi di tempo impostati.

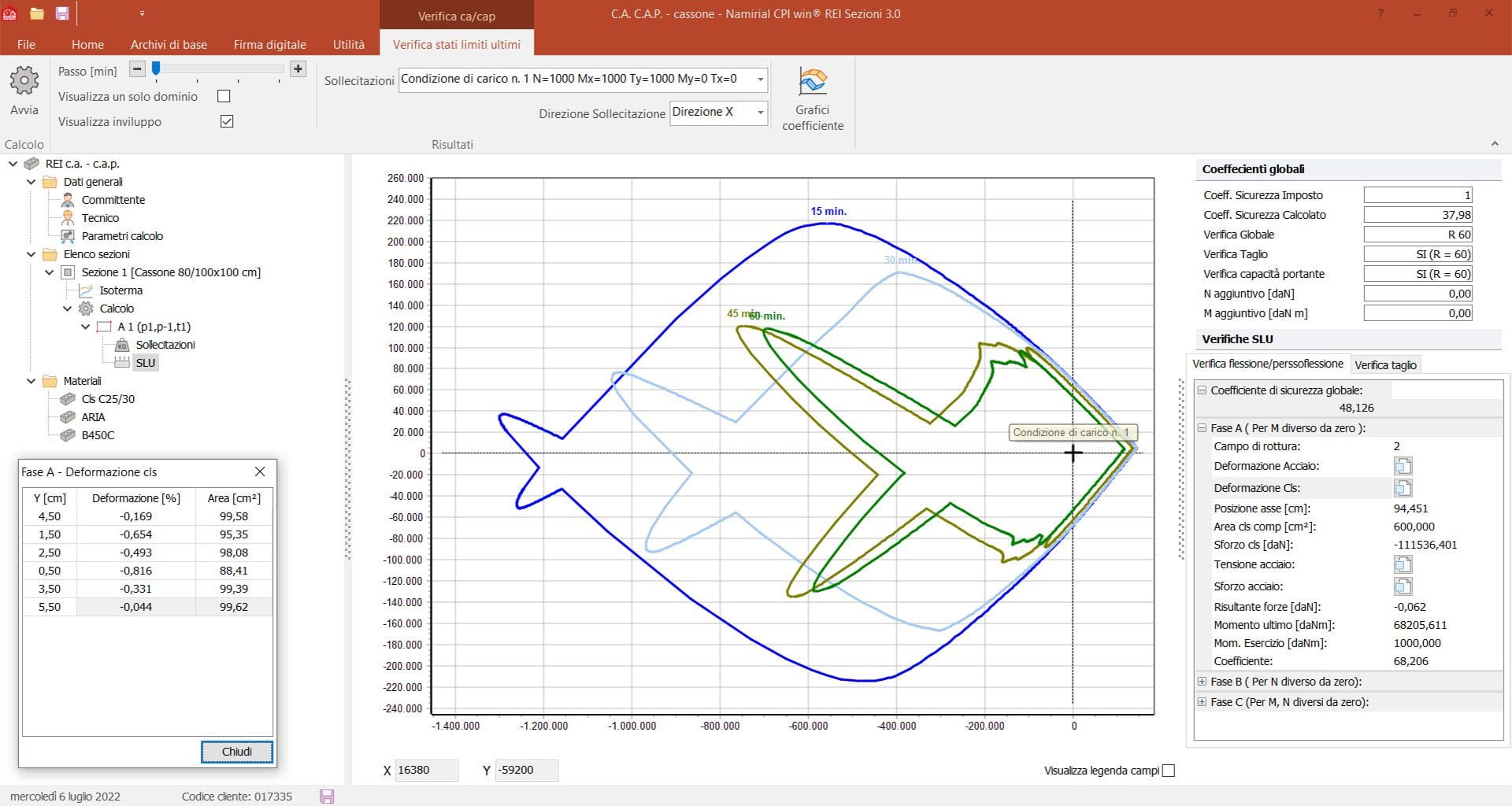

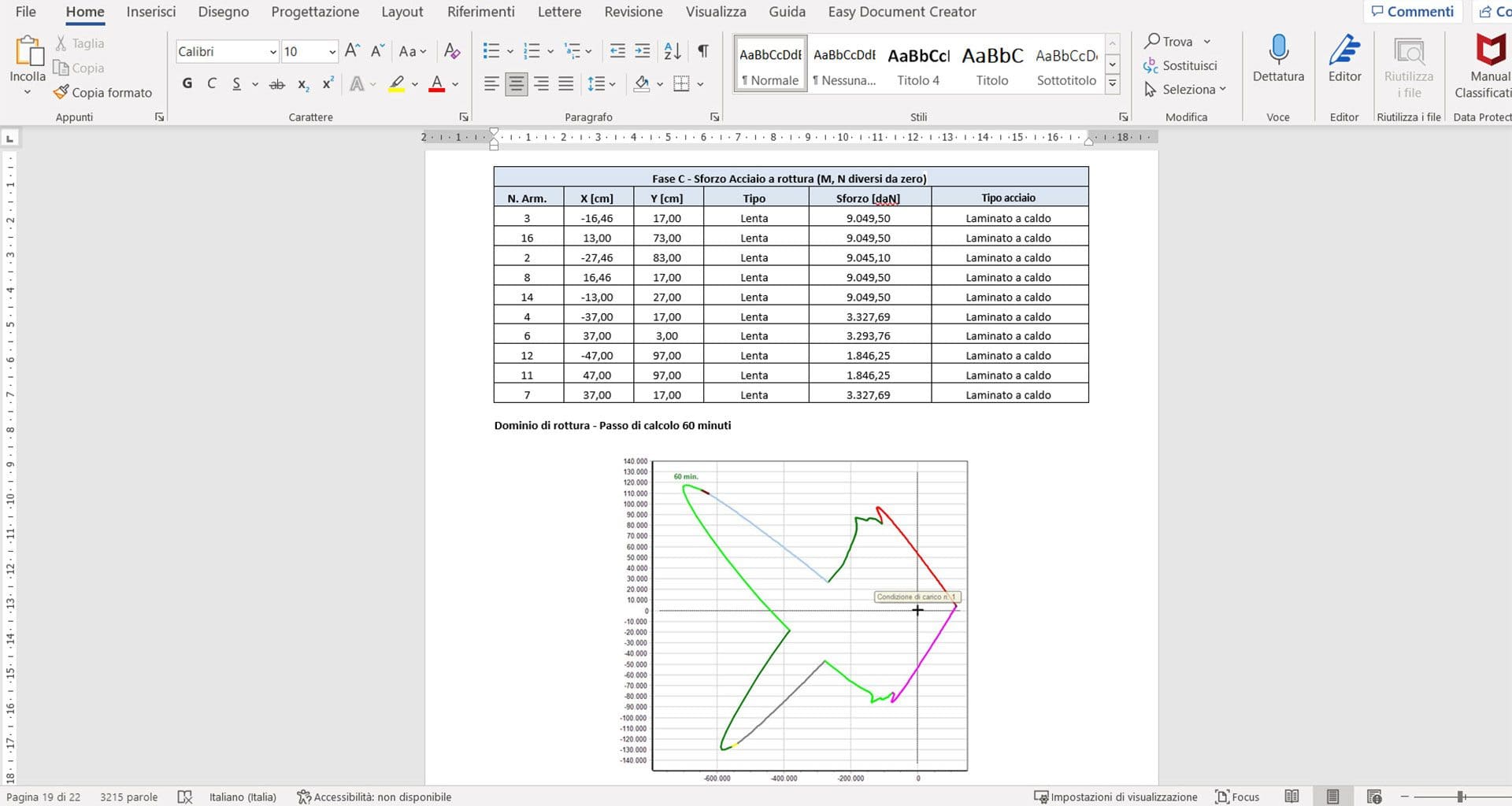

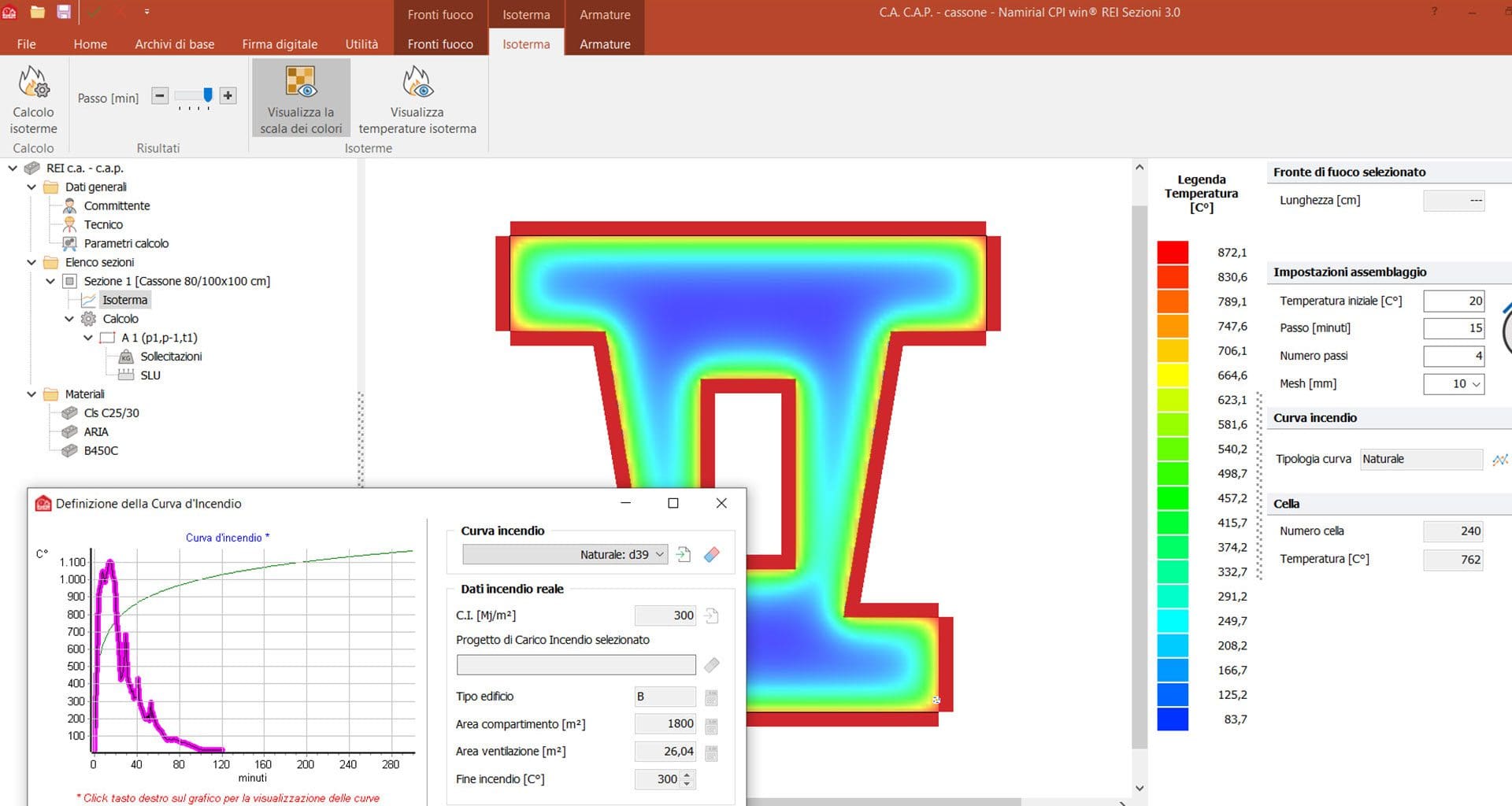

Il software restituisce graficamente anche tutte le temperature raggiunte da ogni mesh e armatura per ogni passo di calcolo. È possibile calcolare la temperatura di intercapedini di aria per le sezioni con presenza di scavi. Al contrario di altri software, che hanno scelto la metodologia semplificata, CPI win® REI C.A. – C.A.P. esegue la valutazione analitica avanzata secondo l’Eurocodice 2 (metodo agli stati limite), determinando le eventuali sollecitazioni aggiuntive sulla sezione in conseguenza di una eccessiva deformazione della stessa.

Modulo di verifica al fuoco delle strutture in Muratura

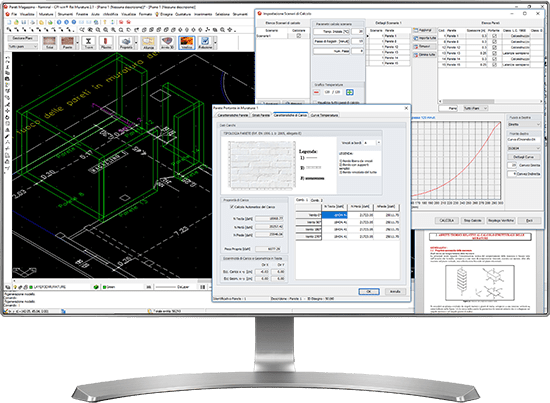

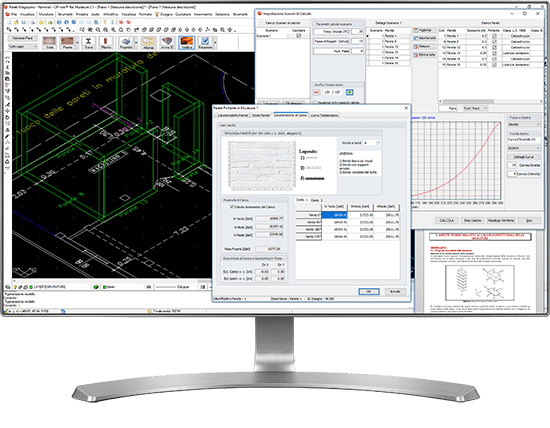

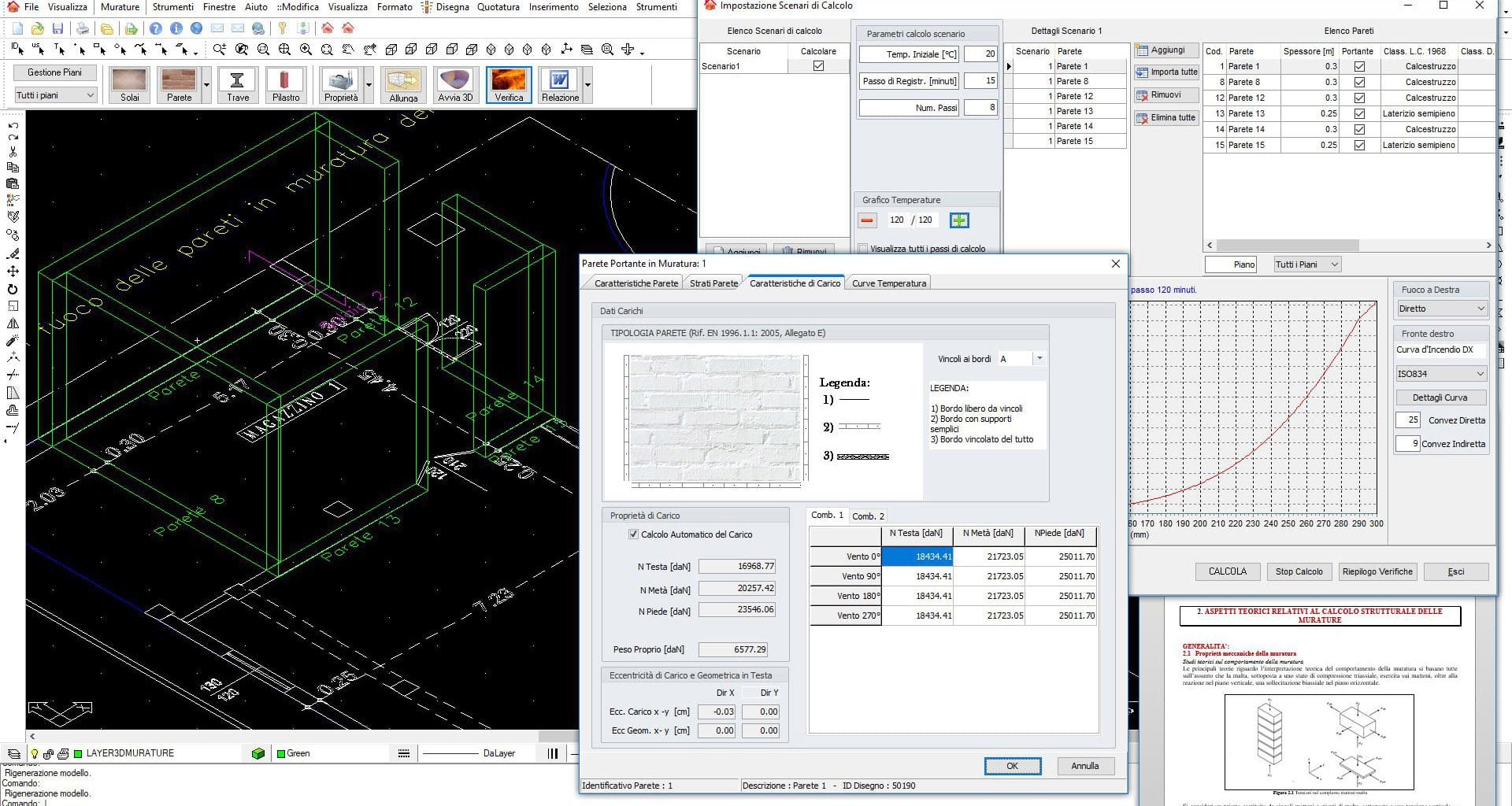

Il modulo CPI win® REI Murature permette anche la verifica analitica al fuoco delle murature portanti e non, secondo UNI e Eurocodice 6. L’input avviene tramite cad, comune a tutti i moduli antincendio. Per ciascuna parete viene effettuata contemporaneamente sia la verifica analitica sia quella tabellare secondo la nuova L.C. 5642 del 31/03/2010, mostrando i risultati ottenuti nella maschera di riepilogo (per ognuno dei due metodi si possono creare relazioni diverse).

Si possono inserire travi e pilastri per una corretta valutazione dei carichi concentrati su porzioni delle pareti. E’ possibile specificare le varie tipologie di murature come da norma (archivio materiali) ed effettuare una verifica SLU, dopo aver calcolato la trasmissione del calore e aver eseguito un’analisi dei carichi secondo norma.

Verifica al fuoco delle strutture in Murature - CPI win REI
Verifica al fuoco delle strutture in Acciaio - CPI win REI

Modulo di verifica al fuoco delle strutture in Acciaio

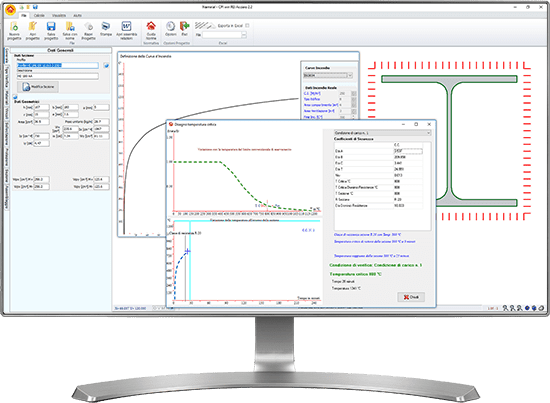

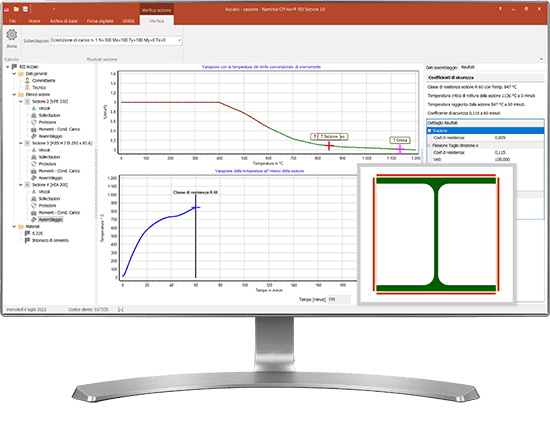

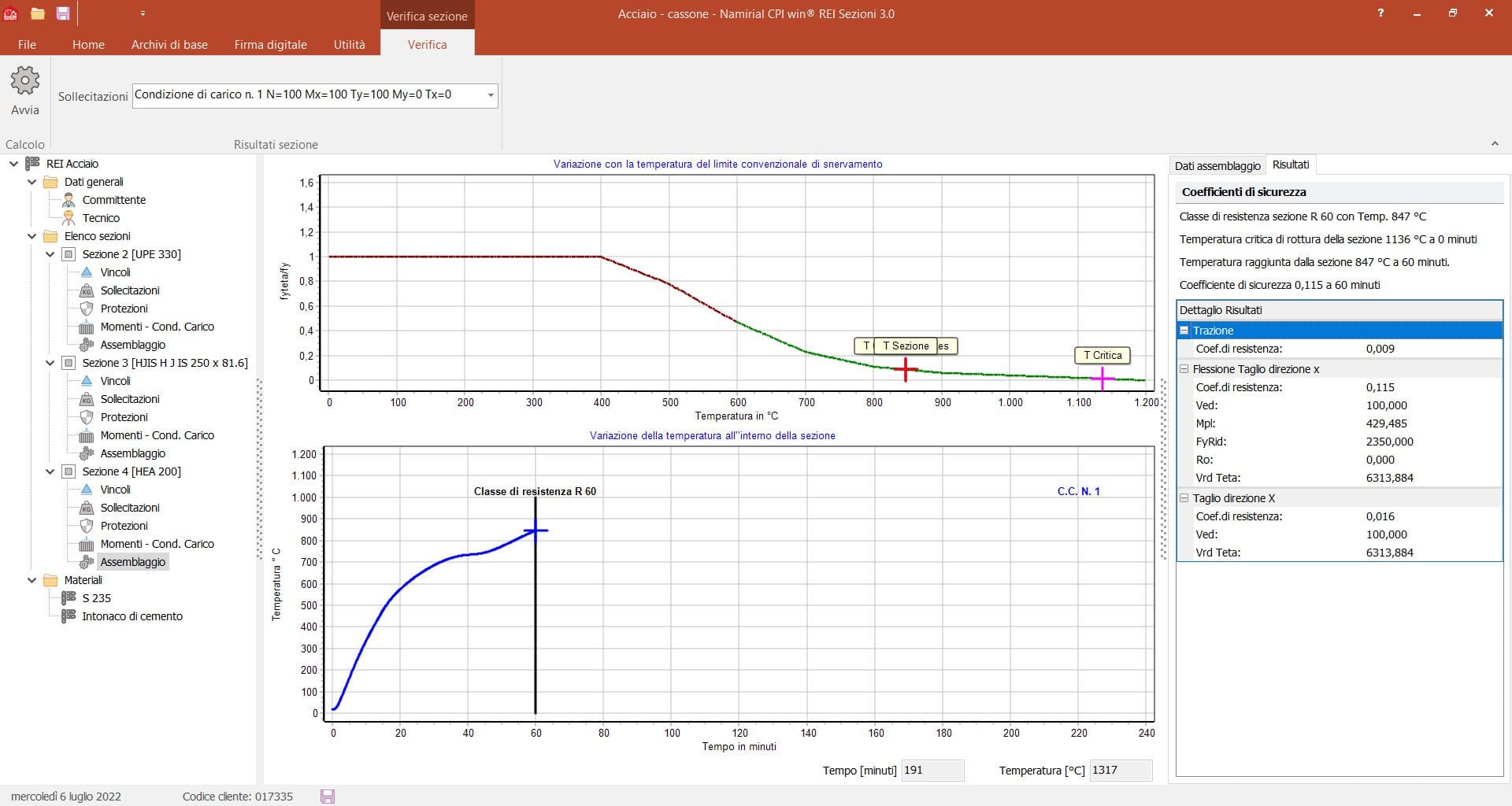

Il modulo CPI win® REI Acciaio esegue la verifica al fuoco (REI) per le strutture in acciaio secondo UNI 9503 ed Eurocodici 3, scelte fra quelle standard d’archivio o inserite manualmente, definendo i parametri geometrici caratteristici.

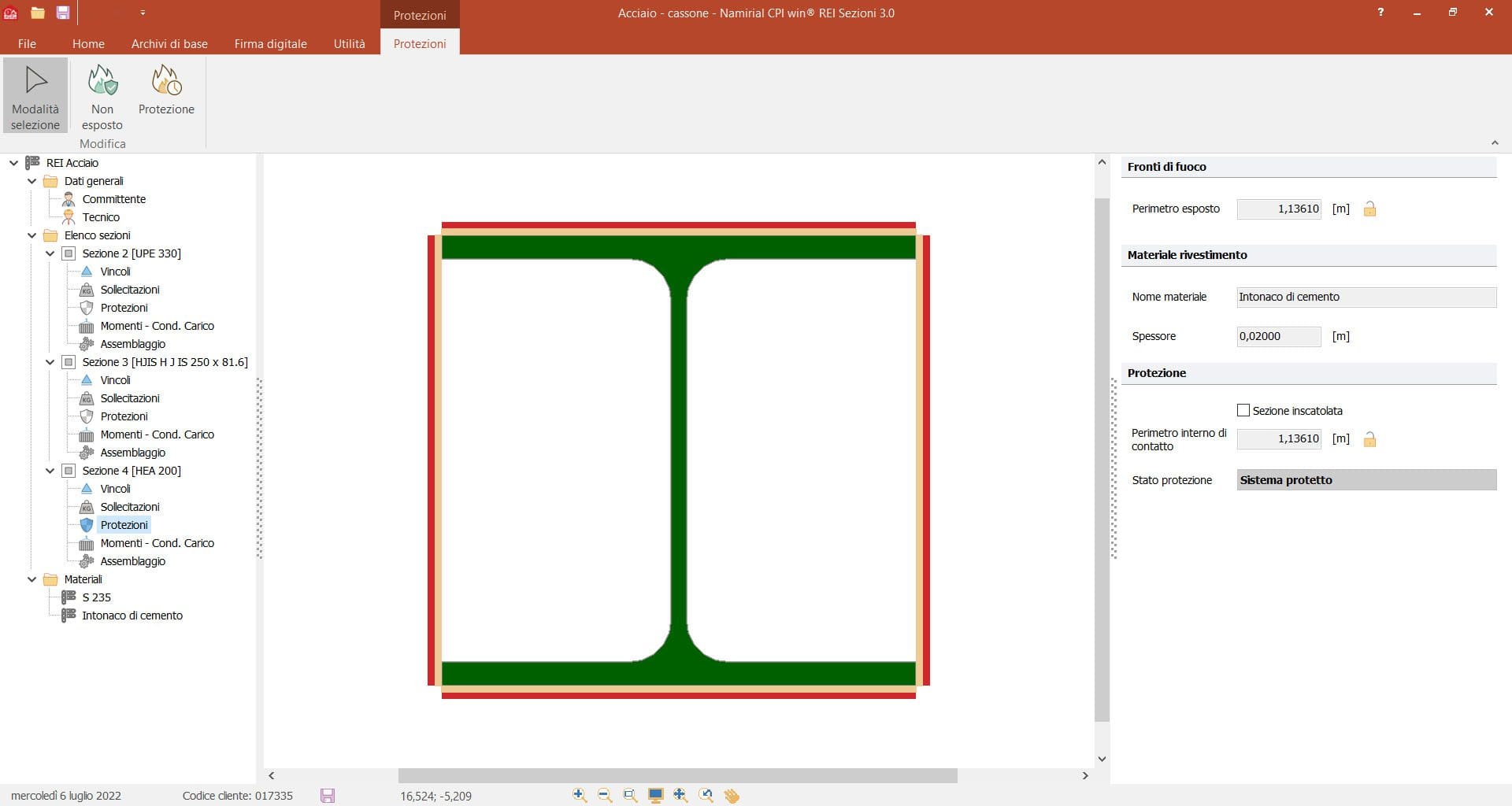

Il modulo permette di importare il tipo di acciaio e le relative caratteristiche (anche da archivio), importare i passi temporali di calcolo, scelta delle curve tempo-temperatura di riferimento (standard, parametriche, naturali), e dei fronti di fuoco e dei vincoli strutturali. E’ possibile la verifica delle sezioni indifferentemente non protette, protette o inscatolate scegliendo il materiale di protezione direttamente da un archivio personalizzabile. ACCIAIO esegue tutte le verifiche in funzione dei coefficienti di sicurezza impostati, individuando la temperatura critica di collasso. Il software crea una relazione editabile e consente la stampa dei modelli VVF per la certificazione.

Modulo di verifica al fuoco delle strutture in Legno

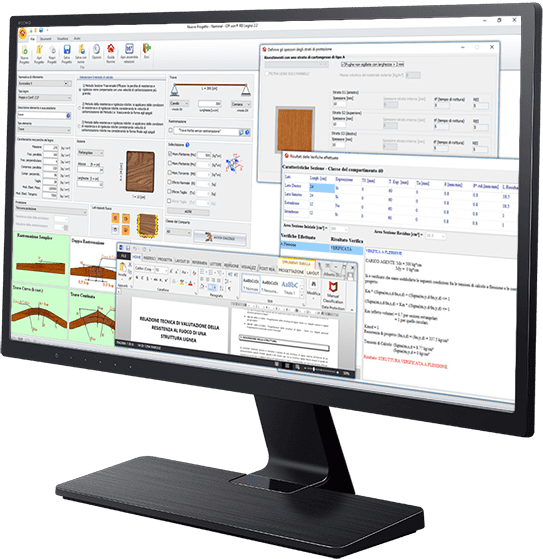

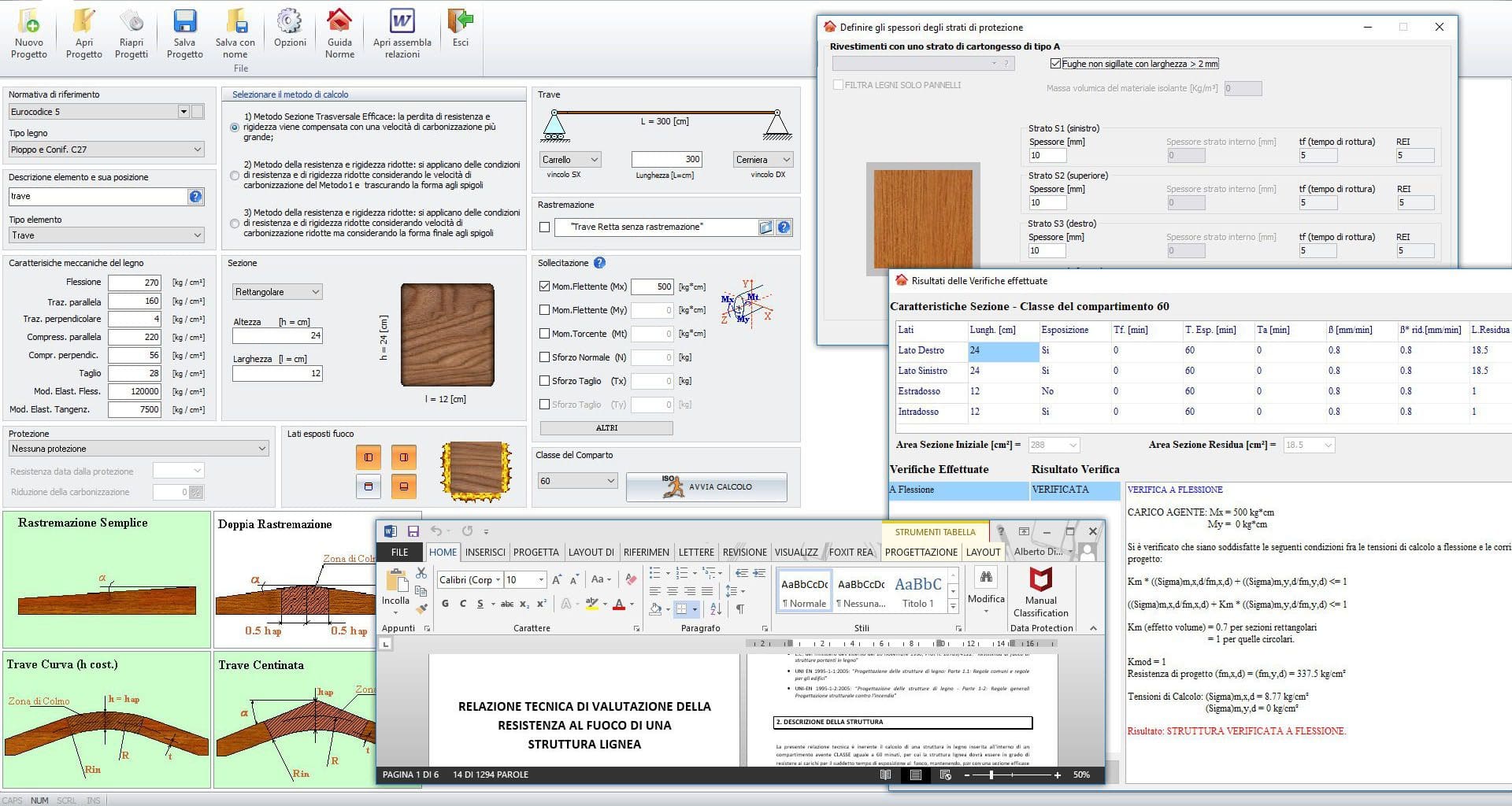

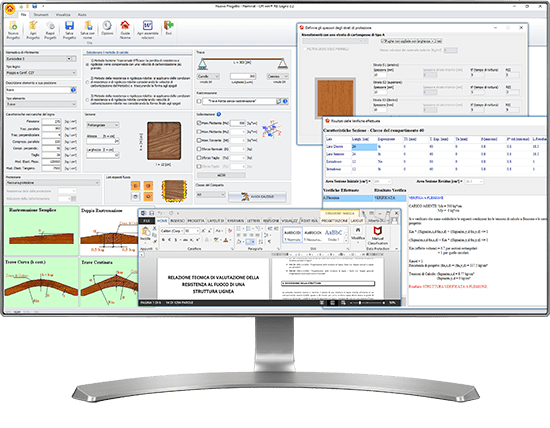

Il modulo CPI win® REI Legno consente la verifica analitica al fuoco secondo norme UNI e Eurocodici 5 di strutture in legno (travi, solai, pilastri) di forma rettangolare o circolare. Tiene conto di eventuali rastremazioni, intagli, protezioni (vernici, pannelli, pannelli in legno, ecc.) e ovviamente vincoli e fronti di fuoco. E’ possibile considerare ai fini del calcolo la presenza di protezione generata da altri pannelli di legno (calcolata direttamente dal programma) o da vernici intumescenti (impostando la percentuale di riduzione equivalente della velocità di carbonizzazione).

In funzione della velocità di carbonizzazione (in archivio per ogni tipo di legno e secondo le diverse norme) viene calcolata la sezione residua e su questa eseguita la verifica strutturale secondo le combinazioni di carico applicate e i valori di resistenza archiviati per ogni tipo di legna (modificabili anche per il singolo progetto). CPI win® REI Legno crea un report ed una completa relazione di calcolo editabile, interfacciandosi con il software MODELLI per la stampa dei modelli di certificazione.

Verifica al fuoco delle strutture in Legno - CPI win REI
Non sei sicuro di acquistarlo? Provalo prima!
Dettagli su CPI win REI
  • Verifica delle strutture in C.a. – C.a.p.- Acciaio – Legno – Murature portanti e non;
  • Impostazione dei materiali con ricco archivio completamente implementabile;
  • Utilizzo di curve di incendio standard o reali di tipo parametrico;
  • Valutazione analitica avanzata secondo eurocodice 2;
  • Verifica contemporanea e visualizzazione dei diagrammi con diverse combinazioni di sollecitazione;
  • Verifica analitica al fuoco delle murature portanti e non secondo UNI e Eurocodice 6;
  • Input tramite cad comune a tutti i moduli antincendio;
  • Possibilità di specificare le varie tipologie di murature come da norma ed effettuare una verifica SLU;
  • Verifica delle strutture in legno per le sezioni rettangolari o circolari tenendo conto delle dimensioni;
  • Rilascio di una relazione completamente editabile e personalizzabile;
  • Assemblatore delle relazioni per redigere un unico documento relativo a vari progetti.
